relativdrucksensor

Schematische Darstellung der Membranausrichtung bei der Relativ­druck-messung mit einem Sensor, bei der der Druck P1 grösser ist als Pamb.

Mit Hilfe von Relativdrucksensoren vergleicht man einen Druck im Verhältnis zum Umgebungsdruck und erhält ein Signal, das proportional zur Druckdifferenz ist.
Die hier angebotenen Sensoren sind für Anwendungen geeignet, bei denen ein festes Verhältnis zwischen dem niedrigen und dem höheren Druck besteht. Es muss darauf geachtet werden, dass der Messdruck P1 grösser ist als der Umbgebungsdruck Pamb.

Das Angebot der AMSYS an Relativdrucksensoren erstreckt sich von einfachen nicht abgeglichenen Silizium-Messzellen über OEM-Sensoren bis zu hochpräzisen verstärkten Transmittern mit Standard-Ausgangswerten.




 Produktübersicht

PCB-Module**

Transmitter***

Druckschalter mit Display

Drucktransmitter wireless



** PCB-Module (printed circuit board) sind auf Leiterplatten montierte OEM-Sensoren mit zusätzlicher industrieller Elektronik für den Einbau in Gehäuse.

*** Transmitter sind abgeglichene, verstärkte und betriebsbereite Sensoren mit standardisiertem Ausgang in einem Gehäuse für den direkten Einbau


Nicht abgeglichene OEM-Drucksensoren ohne Auswerteelektronik

Typ Druckbereich Temp. (°C) Sensitivität (mV/psi) Nicht-Linear (%FS)
SM9G-001 0-0,15 psi -40..-85 400 ±0,1
SM9G-006 0-0,6 psi -40..-85 200 ±0,1
SM9G-015 0-1,5 psi -40..-85 80 ±0,1

Typ Druckbereich Temp. (°C) Sensitivität (mV/psi) Nicht-Linear (%FS)
SM5G-005S 0-5 psi -40..+125 24 ±0,35
SM5G-015S 0-15 psi -40..+125 8 ±0,2
SM5G-050S 0-30 psi -40..+125 3,5 ±0,2
SM5G-080S 0-80 psi -40..+125 1,5 ±0,2

Link zum Druck-Umrechner

Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren ohne Auswerteelektronik

differenzdrucksensor__0004_AMS5105

TypDruckbereichTemp. (°C)Sensitivität (mV/psi)Nicht-Linear (%FS)
SM5652-003 0-0,3 psi -40..+125 83,3 ±0,5
SM5652-008 0-0,8 psi -40..+125 31,25 ±20,3

TypDruckbereichTemp. (°C)Sensitivität (µV/V/mmHg)Nicht-Linear (%FS)
1620 -50 to 300 mmHg 5..+40 5.0 ±1,5

Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren mit analogem Druckausgang

Drucksensor-AMS-6915

TypDruckbereichTemp.(°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 6916-0005-D 0-5 mbar -25..+85 0,03 ±1,5
AMS 6916-0010-D 0-10 mbar -25..+85 0,03 ±1,5
AMS 6916-0020-D 0-20 mbar -25..+85 0,03 ±1,0
AMS 6916-0050-D 0-50 mbar -25..+85 0,03 ±1,0
AMS 6916-0100-D 0-100 mbar -25..+85 0,03 ±1,0
AMS 6916-0200-D 0-200 mbar -25..+85 0,03 ±0,5
AMS 6916-0350-D 0-350 mbar -25..+85 0,03 ±0,5
AMS 6916-1000-D 0-1000 mbar -25..+85 0.03 ±0,5

Zurück zur Produktübersicht

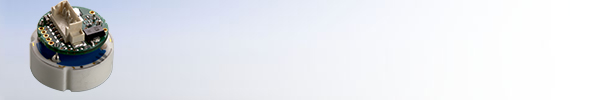

TypDruckbereichTemp.(°C)Auflösung (%FS)Fehler (%FS)RT
ME750 0-1,6 bar -25..+125 0,4 ±1,5
ME750 0-2 bar -25..+125 0,4 ±1,0
ME750 0-2,5 bar -25..+125 0,4 ±1,0
ME750 0-4 bar -25..+125 0,4 ±1,0
ME750 0-5 bar -25..+125 0,4 ±1,0
ME750 0-6 bar -25..+125 0,4 ±1,0
ME750 0-10 bar -25..+125 0,4 ±1,0
ME750 0-16 bar -25..+125 0,4 ±1,0
ME750 0-20 bar -25..+125 0,4 ±1,0
ME750 0-25 bar -25..+125 0,4 ±1,0
ME750 0-40 bar -25..+125 0,4 ±1,0
ME750 0-50 bar -25..+125 0,4 ±1,0
ME750 0-100 bar -25..+125 0,4 ±1,0
ME750 0-200 bar -25..+125 0,4 ±1,0
ME750 0-250 bar -25..+125 0,4 ±1,0
ME750 0-400 bar -25..+125 0,4 ±1,5
ME751 0-1,6 bar -25..+125 0,4 ±1,5
ME751 0-2 bar -25..+125 0,4 ±1,0
ME751 0-2,5 bar -25..+125 0,4 ±1,0
ME751 0-4 bar -25..+125 0,4 ±1,0
ME751 0-5 bar -25..+125 0,4 ±1,0
ME751 0-6 bar -25..+125 0,4 ±1,0
ME751 0-10 bar -25..+125 0,4 ±1,0
ME751 0-16 bar -25..+125 0,4 ±1,0
ME751 0-20 bar -25..+125 0,4 ±1,0
ME751 0-25 bar -25..+125 0,4 ±1,0
ME751 0-40 bar -25..+125 0,4 ±1,0
ME751 0-50 bar -25..+125 0,4 ±1,0
ME751 0-100 bar -25..+125 0,4 ±1,0
ME751 0-200 bar -25..+125 0,4 ±1,0
ME751 0-250 bar -25..+125 0,4 ±1,0
ME751 0-400 bar -25..+125 0,4 ±1,5
ME752 0-1,6 bar -25..+125 0,4 ±1,5
ME752 0-2 bar -25..+125 0,4 ±1,0
ME752 0-2,5 bar -25..+125 0,4 ±1,0
ME752 0-4 bar -25..+125 0,4 ±1,0
ME752 0-5 bar -25..+125 0,4 ±1,0
ME752 0-6 bar -25..+125 0,4 ±1,0
ME752 0-10 bar -25..+125 0,4 ±1,0
ME752 0-16 bar -25..+125 0,4 ±1,0
ME752 0-20 bar -25..+125 0,4 ±1,0
ME752 0-25 bar -25..+125 0,4 ±1,0
ME752 0-40 bar -25..+125 0,4 ±1,0
ME752 0-50 bar -25..+125 0,4 ±1,0
ME752 0-100 bar -25..+125 0,4 ±1,0
ME752 0-200 bar -25..+125 0,4 ±1,0
ME752 0-250 bar -25..+125 0,4 ±1,0
ME752 0-400 bar -25..+125 0,4 ±1,5

Zurück zur Produktübersicht

TypDruckbereichTemp.(°C)Auflösung (%FS)Fehler (%FS)RT
ME770 0-0,5 bar -25..+125 0,4 ±1,5
ME770 0-1 bar -25..+125 0,4 ±1,5
ME770 0-2 bar -25..+125 0,4 ±1,0
ME770 0-5 bar -25..+125 0,4 ±1,0
ME770 0-10 bar -25..+125 0,4 ±1,0
ME770 0-16 bar -25..+125 0,4 ±1,0
ME770 0-20 bar -25..+125 0,4 ±1,0
ME770 0-50 bar -25..+125 0,4 ±1,0
ME770 0-100 bar -25..+125 0,4 ±1,0
ME770 0-200 bar -25..+125 0,4 ±1,0
ME770 0-250 bar -25..+125 0,4 ±1,0
ME770 0-400 bar -25..+125 0,4 ±1,0
ME770 0-600 bar -25..+125 0,4 ±1,5
ME771 0-0,5 bar -25..+125 0,4 ±1,5
ME771 0-1 bar -25..+125 0,4 ±1,5
ME771 0-2 bar -25..+125 0,4 ±1,0
ME771 0-5 bar -25..+125 0,4 ±1,0
ME771 0-10 bar -25..+125 0,4 ±1,0
ME771 0-16 bar -25..+125 0,4 ±1,0
ME771 0-20 bar -25..+125 0,4 ±1,0
ME771 0-50 bar -25..+125 0,4 ±1,0
ME771 0-100 bar -25..+125 0,4 ±1,0
ME771 0-200 bar -25..+125 0,4 ±1,0
ME771 0-250 bar -25..+125 0,4 ±1,0
ME771 0-400 bar -25..+125 0,4 ±1,0
ME771 0-600 bar -25..+125 0,4 ±1,5
ME772 0-1 bar -25..+125 0,4 ±1,5
ME772 0-2 bar -25..+125 0,4 ±1,5
ME772 0-5 bar -25..+125 0,4 ±1,0
ME772 0-10 bar -25..+125 0,4 ±1,0
ME772 0-16 bar -25..+125 0,4 ±1,0
ME772 0-20 bar -25..+125 0,4 ±1,0
ME772 0-50 bar -25..+125 0,4 ±1,0
ME772 0-100 bar -25..+125 0,4 ±1,0
ME772 0-200 bar -25..+125 0,4 ±1,0
ME772 0-250 bar -25..+125 0,4 ±1,0
ME772 0-400 bar -25..+125 0,4 ±1,0
ME772 0-600 bar -25..+125 0,4 ±1,5

Zurück zur Produktübersicht

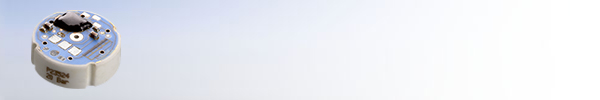

TypDruckbereichTemp.(°C)Auflösung (%FS)Fehler (%FS)RT
ME780 0-0,5 bar -25..+125 0,4 ±1,5
ME780 0-1 bar -25..+125 0,4 ±1,5
ME780 0-2 bar -25..+125 0,4 ±1,0
ME780 0-5 bar -25..+125 0,4 ±1,0
ME780 0-10 bar -25..+125 0,4 ±1,0
ME780 0-20 bar -25..+125 0,4 ±1,0
ME780 0-50 bar -25..+125 0,4 ±1,0
ME780 0-100 bar -25..+125 0,4 ±1,0
ME780 0-200 bar -25..+125 0,4 ±1,0
ME780 0-250 bar -25..+125 0,4 ±1,0
ME780 0-400 bar -25..+125 0,4 ±1,0
ME780 0-600 bar -25..+125 0,4 ±1,5

Zurück zur Produktübersicht

TypDruckbereichTemp.(°C)Auflösung (%FS)Fehler (%FS)RT
ME790 0-3 bar -25..+125 0,4 ±1,0
ME790 0-5 bar -25..+125 0,4 ±1,0
ME790 0-10 bar -25..+125 0,4 ±1,0
ME790 0-20 bar -25..+125 0,4 ±1,0
ME790 0-50 bar -25..+125 0,4 ±1,0
ME790 0-100 bar -25..+125 0,4 ±1,0
ME790 0-200 bar -25..+125 0,4 ±1,0
ME790 0-250 bar -25..+125 0,4 ±1,0
ME790 0-400 bar -25..+125 0,4 ±1,5

Zurück zur Produktübersicht


Abgeglichener OEM-Drucksensor mit Schaltausgängen und analogem Ausgang

differenzdrucksensor__0004_AMS5105

TypDruckbereichTemperatur (°C)Auflösung (mbar)Fehler (%FSO)RT
AMS 5105-0005-D0-5 mbar-25..+850,07±1,5
AMS 5105-0010-D0-10 mbar-25..+850,07±1,5
AMS 5105-0020-D0-20 mbar-25..+850,07±1,0
AMS 5105-0050-D0-50 mbar-25..+850,07±1,0
AMS 5105-0100-D0-100 mbar-25..+850,07±1,0
AMS 5105-0200-D0-200 mbar-25..+850,07±0,5
AMS 5105-0350-D0-350 mbar-25..+850,07±0,5
AMS 5105-1000-D0-1000 mbar-25..+850,07±0,5
AMS 5105-2000-D0-2000 mbar-25..+850,07±0,5
AMS 5105-4000-D0-4000 mbar-25..+850,07±0,5
AMS 5105-7000-D0-7000 mbar-25..+850,07±0,5

Zurück zur Produktübersicht


Medienisolierter Drucksensor mit analogem Ausgang

absolutdrucksensor__0014_86A

TypDruckbereichTemp. (°C)Fehler (%FSO)Nicht-Linear (%FSO)
86A-001PG0-1 psi-20..+85±7,0±0,3
86A-002PG0-2 psi-20..+85±7,0±0,3
86A-005PG0-5 psi-20..+85±5,0±0,3
86A-015PG0-15 psi-20..+85±3,0±0,3
86A-030PG0-30 psi-20..+85±3,0±0,3
86A-050PG0-50 psi-20..+85±3,0±0,3
86A-100PG0-100 psi-20..+85±3,0±0,3
86A-150PG0-150 psi-20..+85±3,0±0,3

Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren mit digitalem Druckausgang

TypDruckbereichTemp.(°C)Auflösung (%FS)Fehler (%FS)RT
ME782 0-0,5 bar -25..+125 0,05 ±1,5
ME782 0-1 bar -25..+125 0,05 ±1,5
ME782 0-2 bar -25..+125 0,05 ±1,0
ME782 0-5 bar -25..+125 0,05 ±1,0
ME782 0-10 bar -25..+125 0,05 ±1,0
ME782 0-20 bar -25..+125 0,05 ±1,0
ME782 0-50 bar -25..+125 0,05 ±1,0
ME782 0-100 bar -25..+125 0,05 ±1,0
ME782 0-200 bar -25..+125 0,05 ±1,0
ME782 0-250 bar -25..+125 0,05 ±1,0
ME782 0-400 bar -25..+125 0,05 ±1,0
ME782 0-600 bar -25..+125 0,05 ±1,5

Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren mit digitalem Druck- und Temperaturausgang

differenzdrucksensor__0003_AMS5812

TypDruckbereichTemp. (°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 5915-0005-D0-5 mbar-25..+850,03±1,5
AMS 5915-0010-D0-10 mbar-25..+850,03±1,5
AMS 5915-0020-D0-20 mbar-25..+850,03±1,0
AMS 5915-0035-D0-35 mbar-25..+850,03±1,0
AMS 5915-0050-D0-50 mbar-25..+850,03±1,0
AMS 5915-0100-D0-100 mbar-25..+850,03±1,0
AMS 5915-0200-D0-200 mbar-25..+850,03±0,5
AMS 5915-0350-D0-350 mbar-25..+850,03±0,5
AMS 5915-0500-D0-500 mbar-25..+850,03±1,0
AMS 5915-1000-D0-1000 mbar-25..+850,03±0,5
AMS 5915-2000-D0-2000 mbar-25..+850,03±0,5
AMS 5915-4000-D0-4000 mbar-25..+850,03±0,5
AMS 5915-7000-D0-7000 mbar-25..+850,03±0,5
AMS 5915-10000-D0-10 bar-25..+850,03±0,5

differenzdrucksensor__0003_AMS5812

TypDruckbereichTemp. (°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 5935-0002-D0-2,5 mbar-25..+850,0008±0,6
AMS 5935-0005-D0-5 mbar-25..+850,0008±0,5
AMS 5935-0010-D0-10 mbar-25..+850,0008±0,3
AMS 5935-0020-D0-20 mbar-25..+850,0008±0,3
AMS 5935-0035-D0-35 mbar-25..+850,0008±0,3
AMS 5935-0050-D0-50 mbar-25..+850,0008±0,3
AMS 5935-0100-D0-100 mbar-25..+850,0008±0,3
AMS 5935-0200-D0-200 mbar-25..+850,0008±0,1
AMS 5935-0350-D0-350 mbar-25..+850,0008±0,1
AMS 5935-0500-D0-500 mbar-25..+850,0008±0,1
AMS 5935-1000-D0-1000 mbar-25..+850,0008±0,1

Drucksensor-AMS-6915

TypDruckbereichTemp.(°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 6915-0005-D 0-5 mbar -25..+85 0,03 ±1,5
AMS 6915-0010-D 0-10 mbar -25..+85 0,03 ±1,5
AMS 6915-0025-D 0-25 mbar -25..+85 0,03 ±1,0
AMS 6915-0050-D 0-50 mbar -25..+85 0,03 ±1,0
AMS 6915-0100-D 0-100 mbar -25..+85 0,03 ±1,0
AMS 6915-0200-D 0-200 mbar -25..+85 0,03 ±0,5
AMS 6915-0350-D 0-350 mbar -25..+85 0,03 ±0,5
AMS 6915-1000-D 0-1000 mbar -25..+85 0.03 ±0,5
AMS 6915-2000-D 0-2000 mbar -25..+85 0.03 ±0,5
AMS 6915-2500-D 0-2500 mbar -25..+85 0.03 ±0,5

Zurück zur Produktübersicht

differenzdrucksensor__0000_sm9541

TypDruckbereichTemperatur (°C)Auflösung (%FSO)Fehler (%FSO)RT
SM1221 0-15 psi-40..+1050,008±1
SM4221 0-14,9 psi-40..+1050,008±1
SM52210-2,49 psi-40..+1050,008±1
SM62210-0,79 psi-40..+1050,008±1
SM72210-0,29 psi-40..+1050,008±1
SM92330-2,50 mbar-20..+850,0019±0,5
SM92350-5 mbar-20..+850,0019±0,4
SM92360-6 mbar-20..+850,0019±0,3
SM93360-2,50 mbar-20..+850,0019±0,3
SM93330-1,25 mbar-20..+850,0019±0,5

Link zum Druck-Umrechner

relativdrucksensor_MS5536

TypDruckbereichTemp. (°C)Auflösung (mbar)Fehler (mbar)RT
MS5536-CNJU -1-0,4 bar-40..+850,1±9,0
MS5536-CPJU -0,4-1 bar-40..+850,1±9,0
MS5536-60C (obsolet)0-60 mbar0..+1000,05±0,5

Zurück zur Produktübersicht


Medienisolierte Drucksensoren mit digitalem Ausgang

absolutdrucksensor__0014_86A

TypDruckbereichTemp. (°C)Auflösung(%Span)Fehler (%Span)
85BSD-005PG0-5 psi-40..+125±0,008±1,0
85BSD-015PG0-15 psi-40..+125±0,008±1,0
85BSD-030PG0-30 psi-40..+125±0,008±1,0
85BSD-050PG0-50 psi-40..+125±0,008±1,0
85BSD-100PG0-100 psi-40..+125±0,008±1,0
85BSD-150PG0-150 psi-40..+125±0,008±1,0
85BSD-200PG0-200 psi-40..+125±0,008±1,0
85BSD-300PG0-300 psi-40..+125±0,008±1,0

Zurück zur Produktübersicht

absolutdrucksensor__0014_86A

TypDruckbereichTemp. (°C)Auflösung(%Span)Fehler (%Span)
86BSD-001PG0-1 psi-40..+125±0,008±1,0
86BSD-002PG0-2 psi-40..+125±0,008±1,0
86BSD-005PG0-5 psi-40..+125±0,008±1,0
86BSD-015PG0-15 psi-40..+125±0,008±1,0
86BSD-030PG0-30 psi-40..+125±0,008±1,0
86BSD-050PG0-50 psi-40..+125±0,008±1,0
86BSD-100PG0-100 psi-40..+125±0,008±1,0
86BSD-150PG0-150 psi-40..+125±0,008±1,0
86BSD-200PG0-200 psi-40..+125±0,008±1,0
86BSD-300PG0-300 psi-40..+125±0,008±1,0

Link zum Druck-Umrechner

Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren mit analog/digitalem Druckausgang

differenzdrucksensor__0003_AMS5812

TypDruckbereichTemperatur (°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 5812-0000-D0-0,075 psi-25..+850,05±1,5
AMS 5812-0001-D0-0,15 psi-25..+850,05±1,5
AMS 5812-0003-D0-0,3 psi-25..+850,05±1,0
AMS 5812-0004-D0-0,4 psi-25..+850,05±1,0
AMS 5812-0008-D0-0,8 psi-25..+850,05±1,0
AMS 5812-0015-D0-1,5 psi-25..+850,05±1,0
AMS 5812-0030-D0-3 psi-25..+850,05±0,5
AMS 5812-0050-D0-5 psi-25..+850,05±0,5
AMS 5812-0150-D0-15 psi-25..+850,05±0,5
AMS 5812-0300-D0-30 psi-25..+850,05±0,5
AMS 5812-0600-D0-60 psi-25..+850,05±0,5
AMS 5812-1000-D0-100 psi-25..+850,05±0,5
SM5852-0010,15 psi-40..+1250,05±2,0
SM5852-0030,3 psi-40..+1250,05±1,6
SM5852-0040,4 psi-40..+1250,05±1,6
SM5852-0151,5 psi-40..+1250,05±1,6

differenzdrucksensor__0000_sm9541

TypDruckbereichTemperatur (°C)Auflösung (%FSO)Fehler (%FSO)RT
SM1291 0-15 psi-40..+1050,002±1
SM4291 0-14,9 psi-40..+1050,002±1
SM52910-2,49 psi-40..+1050,002±1
SM62910-0,79 psi-40..+1050,002±1
SM72910-0,29 psi-40..+1050,002±1

Link zum Druck-Umrechner

Zurück zur Produktübersicht


PCB-Drucksensor-Module mit analogem Ausgang

PCB-Modul_AMS27XX

TypDruckbereichTemp.(°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 2710-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2710-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2710-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2710-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2710-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2710-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 2710-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 2710-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 2710-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 2710-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 2711-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2711-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2711-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2711-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2711-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2711-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 2711-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 2711-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 2711-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 2711-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 2712-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2712-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2712-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2712-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2712-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2712-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 2712-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 2712-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 2712-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 2712-2000-D 0-2000 mbar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht


Drucktransmitter mit analogem Ausgang

differenzdrucksensor__0005_AMS4711_2T

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 4710-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4710-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4710-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4710-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4710-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4710-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 4710-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 4710-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 4710-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 4710-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 4711-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4711-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4711-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4711-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4711-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4711-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 4711-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 4711-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 4711-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 4711-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 4712-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4712-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4712-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4712-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4712-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4712-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 4712-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 4712-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 4712-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 4712-2000-D 0-2000 mbar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht

Drucksensor_AMS3010

TypDruckbereichTemp.(°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 3010-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3010-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3010-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3010-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3010-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3010-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3010-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3010-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3010-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3010-10000-D 0-10000 mbar -25..+85 0,05 ±0,5
AMS 3011-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3011-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3011-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3011-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3011-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3011-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3011-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3011-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3011-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3011-10000-D 0-10000 mbar -25..+85 0,05 ±0,5
AMS 3012-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3012-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3012-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 3012-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 3012-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 3012-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 3012-2000-D 0-2000 mbar -25..+85 0,05 ±0,3
AMS 3012-4000-D 0-4000 mbar -25..+85 0,05 ±0,3
AMS 3012-7000-D 0-7000 mbar -25..+85 0,05 ±0,3
AMS 3012-10000-D 0-10000 mbar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht


Medienresistenter Drucktransmitter mit analogem Ausgang

differenzdrucksensor u5200

TypDruckbereichTemperatur (°C)Auflösung (%FS)Fehler (%FS)RT
U5200 0-2 psi -40..+125 ±0,1 ±1,25
U5200 0-5 psi -40..+125 ±0,1 ±1,0
U5200 0-15 psi -40..+125 ±0,1 ±0,75
U5200 0-30 psi -40..+125 ±0,1 ±0,75
U5200 0-50 psi -40..+125 ±0,1 ±0,75
U5200 0-100 psi -40..+125 ±0,1 ±0,75
U5200 0-150 psi -40..+125 ±0,1 ±0,75
U5200 0-200 psi -40..+125 ±0,1 ±0,75
U5200 0-300 psi -40..+125 ±0,1 ±0,75
U5200 0-500 psi -40..+125 ±0,1 ±0,75
U5200 0-1000 psi -40..+125 ±0,1 ±0,75
U5200 0-3000 psi -40..+125 ±0,1 ±0,75
U5200 0-5000 psi -40..+125 ±0,1 ±0,75
U5200 0-10000 psi -40..+125 ±0,1 ±1,25

Medienresistenter Keramik-Drucktransmitter mit analogem Ausgang

keramischer Drucktransmitter ME900

TypDruckbereichTemperatur (°C)Auflösung (%FS)Fehler (%FS)RT
ME900 0-10 bar -20..+85 ±0,08 ±1,0
ME900 0-20 bar -20..+85 ±0,08 ±1,0
ME900 0-50 bar -20..+85 ±0,08 ±1,0
ME900 0-100 bar -20..+85 ±0,08 ±1,0


Medienresistenter Drucktransmitter mit analogem/digitalem Ausgang

Drucktransmitter M3200

TypDruckbereichTemperatur (°C)Auflösung (%FS)Fehler (%FS)RT
M3200 0-7 bar -40..+125 ±0,25 ±1,5
M3200 0-17 bar -40..+125 ±0,25 ±1,5
M3200 0-35 bar -40..+125 ±0,25 ±1,5
M3200 0-70 bar -40..+125 ±0,25 ±1,5
M3200 0-170 bar -40..+125 ±0,25 ±1,5
M3200 0-350 bar -40..+125 ±0,25 ±1,5

Zurück zur Produktübersicht


Druckschalter mit zwei Schaltausgängen

Relativdruckschalter DP0

TypDruckbereichTemperatur (°C)Auflösung (%FS)Anschluss
DP001 -1-1 bar 0..+50 ±0,05 Kabel
DP002 0-10 bar 0..+50 ±0,1 Kabel


Druckschalter mit Schaltausgang und analogem Ausgang

Relativdruckschalter DP100

TypDruckbereichTemperatur (°C)Auflösung (%FS)Anschluss
Standardtyp
DP101-EP -1-1 bar -10..+50 ±0,05 Kabel
DP111-EPJ -1-1 bar -10..+50 ±0,05 M8-Stecker
DP102-EP -1-10 bar -10..+50 ±0,1 Kabel
DP112-EPJ -1-10 bar -10..+50 ±0,1 M8-Stecker
Multifunktionstyp
DP101A-EP -1-1 bar -10..+50 ±0,05 Kabel
DP111A-EPJ -1-1 bar -10..+50 ±0,05 M8-Stecker
DP102A-EP -1-10 bar -10..+50 ±0,1 Kabel
DP112A-EPJ -1-10 bar -10..+50 ±0,1 M8-Stecker
mit externem Sensorkopf
DPH101 -1-1 bar -10..+50 ±0,05 M3, M5, R1/8
DPH102 0-10 bar -10..+50 ±0,1 M5, R1/8

Zurück zur Produktübersicht


Drucktransmitter mit Blutetoothsignal und batteriebetrieben

differenzdrucksensor_wireless_AMS4516

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 4516-0005-D 0-5 mbar 0..+85 0,05 ±0,5
AMS 4516-0010-D 0-10 mbar 0..+85 0,05 ±0,5
AMS 4516-0020-D 0-20 mbar 0..+85 0,05 ±0,5
AMS 4516-0050-D 0-50 mbar 0..+85 0,05 ±0,5
AMS 4516-0100-D 0-100 mbar 0..+85 0,05 ±0,5
AMS 4516-0200-D 0-200 mbar 0..+85 0,05 ±0,5
AMS 4516-0350-D 0-350 mbar 0..+85 0,05 ±0,5
AMS 4516-0500-D 0-500 mbar 0..+85 0,05 ±0,5
AMS 4516-1000-D 0-1000 mbar 0..+85 0,05 ±0,5
AMS 4516-2000-D 0-2000 mbar 0..+85 0,05 ±0,5

Medienresistenter Wireless-Drucktransmitter

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
U56000-5 psi -20..+85±0,25 ±1,0
U56000-15 psi -20..+85±0,1 ±0,75
U56000-30 psi -20..+85±0,1 ±0,75
U56000-50 psi -20..+85±0,1 ±0,75
U56000-100 psi -20..+85±0,1 ±0,75
U56000-200 psi -20..+85±0,1 ±0,75
U56000-300 psi -20..+85±0,1 ±0,75
U56000-500 psi -20..+85±0,1 ±0,75

ATEX und CSA HazLoc zertifizierte Version

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
U56010-5 psi -20..+85±0,25 ±1,0
U56010-15 psi -20..+85±0,1 ±0,75
U56010-30 psi -20..+85±0,1 ±0,75
U56010-50 psi -20..+85±0,1 ±0,75
U56010-100 psi -20..+85±0,1 ±0,75
U56010-200 psi -20..+85±0,1 ±0,75
U56010-300 psi -20..+85±0,1 ±0,75
U56010-500 psi -20..+85±0,1 ±0,75

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
M56000-50 psi -20..+85±0,25 ±1,0
M56000-100 psi -20..+85±0,25 ±1,0
M56000-200 psi -20..+85±0,25 ±1,0
M56000-300 psi -20..+85±0,25 ±1,0
M56000-500 psi -20..+85±0,25 ±1,0
M56000-1'000 psi -20..+85±0,25 ±1,0
M56000-3'000 psi -20..+85±0,25 ±1,0
M56000-5'000 psi -20..+85±0,25 ±1,0
M56000-10'000 psi -20..+85±0,25 ±1,0
M56000-15'000 psi -20..+85±0,25 ±1,0

ATEX und CSA HazLoc zertifizierte Version

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
M56010-1'000 psi -20..+85±0,25 ±1,0
M56010-3'000 psi -20..+85±0,25 ±1,0
M56010-5'000 psi -20..+85±0,25 ±1,0
M56010-10'000 psi -20..+85±0,25 ±1,0
M56010-15'000 psi -20..+85±0,25 ±1,0

Zurück zur Produktübersicht


Drucktransmitter mit Blutetooth- und Analogsignal

Drucksensor_AMS3516

TypDruckbereichTemp.(°C)Auflösung (%FSO)Fehler (%FSO)RT
AMS 3516-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3516-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3516-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3516-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3516-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3516-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3516-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3516-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3516-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3516-10000-D 0-10000 mbar -25..+85 0,05 ±0,5

Zurück zur Produktübersicht
