AMS 3011 – Drucktransmitter mit 5 V-Spannungsausgang im Metallgehäuse

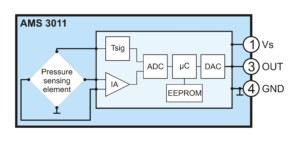

Schaltungsprinzip AMS 3011
Die AMS 3011 sind einbaufertige Drucktransmitter* für Absolutdruck-, Relativdruck- und Differenzdruckmessung. Sie sind für industrielle Anwendungen geeignet und haben ein analoges Ausgangssignal.
Die elektronische Kalibrierung des Nullpunktes und der Spanne sowie die Kompensation der temperaturbedingten Nullpunkt- und Spannendrift werden während der Herstellung vorgenommen, so dass kein nachträglicher Abgleich durch den Anwender notwendig ist. Als Ausgangssignal steht ein Ausgangssignal von 0-5 V bei 8-36 V als Versorgung zur Verfügung.
Die Transmitter sind durch Rückseitenbeaufschlagung* einseitig medienresistent und halten einem hohen Systemdruck* bis 16 bar stand. Die Transmitter werden im Metallgehäuse zur schnellen Schraubmontage mit einer Vielzahl von industriellen Anschlussstutzen mit/ohne Anschlusskabel angeboten.
Varianten des AMS 3011
AMS 3011 Niederdruckbereiche differentiell / relativ und bidirektional differentiell:
0-50 und 0-100 mbar; ±25; ±50 und ±100 mbar
AMS 3011 Standarddruckbereiche differentiell / relativ und bidirektional differentiell:
0-200; 0-350; 0-500 mbar; 0-1,0; 0-2,0; 0-4,0; 0-7,0; 0-10,0 bar;
±200; ±350 und ±1000 mbar
AMS 3011 Standarddruckbereiche absolut:
0-1000 und 0-2000 mbar
AMS 3011 Druckbereich barometrisch:
700-1200 mbar
Hinweis: Die AMS 3011 können auch kundenspezifisch kalibriert werden. Weitere Varianten der Transmitter-Familie sind der AMS 3010 mit einem 10 V Ausgang, der AMS 3012 mit einem störungsresistenten 4-20 mA Ausgang und der AMS 4711 im kompakten Kunststoffgehäuse (IP67).
Eigenschaften
- Relative, absolute und differentielle Druckbereiche 25 mbar bis 10 bar
- Systemdruck bis 16 bar
- Kompensationsbereich -25-85 °C
- Versorgungsspannung 8-36 V
- 0-5 V-Ausgangssignal
- Hohe Auflösung
- Geringe Gesamtfehler
- Wartungsfrei und industrietauglich
- Einfachste Montage
- RoHS und REACH konform
- Produkt Made in Germany
Anwendungen
- Barometrische Messungen
- Überwachung Industrie- Filter / Lüfter
- Pneumatiküberwachung
- Vakuumüberwachung
- Überwachung Heizung, Ventilation und Klimaanlagen
- Füllstandmessung
Download
- Datenblatt Drucktransmitter AMS 3011
- Anwendungsnotiz 515: AMS 4711 – Medienkompatibler Drucktransmitter im Streichholzschachtelformat (gilt auch für AMS 3011)
- Anwendungsnotiz 523: AMS 3011 – Differenzdrucktransmitter für hohen Systemdruck
- Whitepaper 02: Wie funktioniert Absolutdruckmessung mit piezoresistiven Drucksensoren?
- Whitepaper 03: Wie funktioniert Differenzdruckmessung mit piezoresistiven Drucksensoren?
Artikel- & Bestellinformationen
AMS 3011 – Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in psi |
|---|---|---|---|
| AMS 3011-0050-D | differentiell / relativ | 0 … 50 mbar | 0 … 0.7252 psi |
| AMS 3011-0100-D | differentiell / relativ | 0 … 100 mbar | 0 … 1.450 psi |
| AMS 3011-0200-D | differentiell / relativ | 0 … 200 mbar | 0 … 2.901 psi |
| AMS 3011-0350-D | differentiell / relativ | 0 … 350 mbar | 0 … 5.076 psi |
| AMS 3011-0500-D | differentiell / relativ | 0 … 500 mbar | 0 … 7.252 psi |
| AMS 3011-1000-D | differentiell / relativ | 0 … 1000 mbar | 0 … 14.50 psi |
| AMS 3011-2000-D | differentiell / relativ | 0 … 2000 mbar | 0 … 29.01 psi |
| AMS 3011-4000-D | differentiell / relativ | 0 … 4000 mbar | 0 … 58.02 psi |
| AMS 3011-7000-D | differentiell / relativ | 0 … 7000 mbar | 0 … 101.5 psi |
| AMS 3011-10000-D | differentiell / relativ | 0 … 10000 mbar | 0 … 145.0 psi |
AMS 3011 – Bidirektionale Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in psi |
|---|---|---|---|
| AMS 3011-0025-D-B | bidirektional differentiell | -25 … 25 mbar | -0.3626 … 0.3626 psi |
| AMS 3011-0050-D-B | bidirektional differentiell | -50 … 50 mbar | -0.7252 … 0.7252 psi |
| AMS 3011-0100-D-B | bidirektional differentiell | -100 … 100 mbar | -1.450 … 1.450 psi |
| AMS 3011-0200-D-B | bidirektional differentiell | -200 … 200 mbar | -2.901 … 2.901 psi |
| AMS 3011-0350-D-B | bidirektional differentiell | -350 … 350 mbar | -5.076 … 5.076 psi |
| AMS 3011-1000-D-B | bidirektional differentiell | -1000 … 1000 mbar | -14.50 … 14.50 psi |
AMS 3011 – Absolutdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in psi |
|---|---|---|---|
| AMS 3011-1000-A | absolut | 0 … 1000 mbar | 0 … 14.50 psi |
| AMS 3011-2000-A | absolut | 0 … 2000 mbar | 0 … 29.01 psi |
AMS 3011 – Barometrische Drucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in psi |
|---|---|---|---|
| AMS 3011-1200-B | absolut | 700 … 1200 mbar | 10.15 … 17.40 psi |
Für Informationen bezüglich Preisen, Lieferfristen und Musterbestellungen oder bei technischen Fragen kontaktieren Sie bitte info@amsys.de.
