Schema Differenzdrucksensor

Schematische Darstellung der Membranausrichtung bei der Differenzdruckmessung mit einem Sensor bei der der Druck P1 grösser ist als P2

Mit Hilfe von Differenzdrucksensoren vergleicht man zwei Drücke und erhält ein Signal, das proportional zur Druckdifferenz ist.
Die hier angebotenen Sensoren sind für Anwendungen geeignet, bei denen ein festes Verhältnis zwischen dem niedrigen und dem höheren Druck besteht. Es muss darauf geachtet werden, an welchem Stutzen der höhere und an welchem Stutzen der niedrige Druck angeschlossen werden kann.

Das Angebot an Differenzdrucksensoren erstreckt sich von nicht-abge­glichenen OEM-Sensoren bis hin zu medienkompatiblen, direkt einsetzbaren Transmittern mit Standard­-Ausgangswerten.




Produktübersicht

Analoge OEM-Sensoren*

Digitale OEM-Sensoren

Analog/digitale OEM-Sensoren



* OEM-Sensoren (original equipment manufacturer) sind Bauteile, die noch in ein übergeordnetes System eingebaut werden (z.B. durch Auflöten auf Leiterplatten)

PCB-Module**

Transmitter***

Drucktransmitter wireless



** PCB-Module (printed circuit board) sind auf Leiterplatten montierte OEM-Sensoren mit zusätzlicher industrieller Elektronik für den Einbau in Gehäuse

*** Transmitter sind abgeglichene, verstärkte und betriebsbereite Sensoren mit standardisiertem Ausgang in einem Gehäuse für den direkten Einbau


Nicht abgeglichene OEM-Drucksensoren ohne Auswerteelektronik

differenzdrucksensor__0006_SMS470_SB

Typ Druckbereich Temp. (°C) Sensitivität (mV/psi) Nicht-Linear (%FS)
SM9D-001 0-0,15 psi -40..-85 400 ±0,1
SM9D-006 0-0,6 psi -40..-85 200 ±0,1
SM9D-015 0-1,5 psi -40..-85 80 ±0,1




Abgeglichene OEM-Drucksensoren ohne Auswerteelektronik

differenzdrucksensor__0002_AMS5915

Typ Druckbereich Temp.(°C) Sensitivität (mV/psi) Nicht-Linear (%FS)
SM5651-001-D 0-0,15 psi -40..+125 500 0,05
SM5651-003-D 0-0,3 psi -40..+125 250 0,05
SM5651-008-D 0-0,8 psi -40..+125 94 0,05
SM5651-015-D 0-1,5 psi -40..+125 50 0,05
SM5652-001-D 0-0,15 psi -40..+125 175 0,05
SM5652-003-D 0-0,3 psi -40..+125 87,5 0,05
SM5652-008-D 0-0,8 psi -40..+125 33 0,05
SM5652-015-D 0-1,5 psi -40..+125 17,5 0,05

Link zum Druck-Umrechner



Zurück zur Produktübersicht


Abgeglichener OEM-Drucksensor mit Schaltausgängen und analogem Ausgang

differenzdrucksensor__0004_AMS5105

Typ Druckbereich Temp.(°C) Auflösung %FSO Fehler (%FSO)RT
AMS 5105-0005-D 0-5 mbar -25..+85 0,07 ±1,5
AMS 5105-0010-D 0-10 mbar -25..+85 0,07 ±1,5
AMS 5105-0020-D 0-20 mbar -25..+85 0,07 ±1,0
AMS 5105-0050-D 0-50 mbar -25..+85 0,07 ±1,0
AMS 5105-0100-D 0-100 mbar -25..+85 0,07 ±1,0
AMS 5105-0200-D 0-200 mbar -25..+85 0,07 ±0,5
AMS 5105-0350-D 0-350 mbar -25..+85 0,07 ±0,5
AMS 5105-1000-D 0-1000 mbar -25..+85 0,07 ±0,5
AMS 5105-2000-D 0-2000 mbar -25..+85 0,07 ±0,5
AMS 5105-4000-D 0-4000 mbar -25..+85 0,07 ±0,5
AMS 5105-7000-D 0-7000 mbar -25..+85 0,07 ±0,5



Zurück zur Produktübersicht


Abgeglichene OEM-Drucksensoren mit digitalem Druck- und Temperaturausgang

differenzdrucksensor__0003_AMS5812

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 5915-0005-D 0-5 mbar -25..+85 0,03 ±1,5
AMS 5915-0010-D 0-10 mbar -25..+85 0,03 ±1,5
AMS 5915-0020-D 0-20 mbar -25..+85 0,03 ±1,0
AMS 5915-0050-D 0-50 mbar -25..+85 0,03 ±1,0
AMS 5915-0100-D 0-100 mbar -25..+85 0,03 ±1,0
AMS 5915-0200-D 0-200 mbar -25..+85 0,03 ±0,5
AMS 5915-0350-D 0-350 mbar -25..+85 0,03 ±0,5
AMS 5915-1000-D 0-1000 mbar -25..+85 0,03 ±0,5
AMS 5915-2000-D 0-2000 mbar -25..+85 0,03 ±0,5
AMS 5915-4000-D 0-4000 mbar -25..+85 0,03 ±0,5
AMS 5915-7000-D 0-7000 mbar -25..+85 0,03 ±0,5
AMS 5915-10000-D 0-10 bar -25..+85 0,03 ±0,5

Drucksensor-AMS-6915
Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 6915-0005-D 0-5 mbar -25..+85 0,03 ±1,5
AMS 6915-0010-D 0-10 mbar -25..+85 0,03 ±1,5
AMS 6915-0025-D 0-25 mbar -25..+85 0,03 ±1,0
AMS 6915-0050-D 0-50 mbar -25..+85 0,03 ±1,0
AMS 6915-0100-D 0-100 mbar -25..+85 0,03 ±1,0
AMS 6915-0200-D 0-200 mbar -25..+85 0,03 ±0,5
AMS 6915-0350-D 0-350 mbar -25..+85 0,03 ±0,5
AMS 6915-1000-D 0-1000 mbar -25..+85 0.03 ±0,5

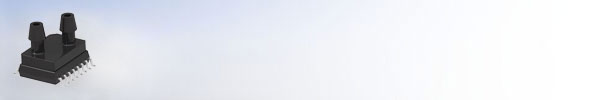

differenzdrucksensor__0000_sm9541

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
SM1321 -15-15 psi -40..+105 0,008 ±1
SM4321 -14,9-14,9 psi -40..+105 0,008 ±1
SM5321 -2,49-2,49 psi -40..+105 0,008 ±1
SM6321 -0,79-0,79 psi -40..+105 0,008 ±1
SM7321 -0,29-0,29 psi -40..+105 0,008 ±1
SM9336 -2,50-2,50 mbar -20..+85 0,0019 ±0,3
SM9333 -1,25-1,25 mbar -20..+85 0,0019 ±0,5

Link zum Druck-Umrechner



Zurück zur Produktübersicht


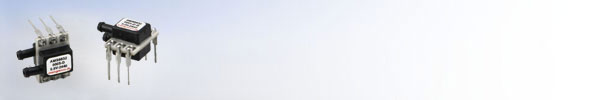

Abgeglichene OEM-Drucksensoren mit analog/digitalem Druckausgang

differenzdrucksensor__0003_AMS5812

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 5812-0000-D 0-0,075 psi -25..+85 0,05 ±1,5
AMS 5812-0001-D 0-0,15 psi -25..+85 0,05 ±1,5
AMS 5812-0003-D 0-0,3 psi -25..+85 0,05 ±1,0
AMS 5812-0008-D 0-0,8 psi -25..+85 0,05 ±1,0
AMS 5812-0015-D 0-1,5 psi -25..+85 0,05 ±1,0
AMS 5812-0030-D 0-3 psi -25..+85 0,05 ±0,5
AMS 5812-0050-D 0-5 psi -25..+85 0,05 ±0,5
AMS 5812-0150-D 0-15 psi -25..+85 0,05 ±0,5
AMS 5812-0300-D 0-30 psi -25..+85 0,05 ±0,5
AMS 5812-0600-D 0-60 psi -25..+85 0,05 ±0,5
AMS 5812-1000-D 0-100 psi -25..+85 0,05 ±0,5
SM5852-001 0,15 psi -40..+125 0,05 ±2,0
SM5852-003 0,3 psi -40..+125 0,05 ±1,6
SM5852-004 0,4 psi -40..+125 0,05 ±1,6
SM5852-015 1,5 psi -40..+125 0,05 ±1,6

differenzdrucksensor__0000_sm9541

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
SM1391 -15-15 psi -40..+105 0,002 ±1
SM4391 -14,9-14,9 psi -40..+105 0,002 ±1
SM5391 -2,49-2,49 psi -40..+105 0,002 ±1
SM6391 -0,79-0,79 psi -40..+105 0,002 ±1
SM7391 -0,29-0,29 psi -40..+105 0,002 ±1

Link zum Druck-Umrechner



Zurück zur Produktübersicht


PCB-Drucksensor-Module mit analogem Ausgang

PCB-Modul_AMS27XX

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 2710-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2710-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2710-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2710-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2710-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2710-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 2710-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 2710-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 2710-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 2710-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 2711-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2711-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2711-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2711-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2711-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2711-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 2711-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 2711-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 2711-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 2711-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 2712-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 2712-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 2712-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 2712-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 2712-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 2712-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 2712-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 2712-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 2712-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 2712-2000-D 0-2000 mbar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht




Drucktransmitter mit analogem Ausgang

differenzdrucksensor__0005_AMS4711_2T

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 4710-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4710-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4710-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4710-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4710-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4710-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 4710-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 4710-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 4710-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 4710-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 4711-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4711-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4711-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4711-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4711-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4711-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 4711-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 4711-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 4711-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 4711-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 4712-0005-D 0-5 mbar -25..+85 0,05 ±1,0
AMS 4712-0010-D 0-10 mbar -25..+85 0,05 ±1,0
AMS 4712-0020-D 0-20 mbar -25..+85 0,05 ±0,5
AMS 4712-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 4712-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 4712-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 4712-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 4712-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 4712-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 4712-2000-D 0-2000 mbar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht

Drucksensor_AMS3010

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 3010-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3010-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3010-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3010-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3010-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3010-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3010-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3010-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3010-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3010-10000-D 0-10 bar -25..+85 0,05 ±0,5
AMS 3011-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3011-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3011-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3011-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3011-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3011-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3011-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3011-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3011-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3011-10000-D 0-10 bar -25..+85 0,05 ±0,5
AMS 3012-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3012-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3012-0200-D 0-200 mbar -25..+85 0,05 ±0,3
AMS 3012-0350-D 0-350 mbar -25..+85 0,05 ±0,3
AMS 3012-0500-D 0-500 mbar -25..+85 0,05 ±0,3
AMS 3012-1000-D 0-1000 mbar -25..+85 0,05 ±0,3
AMS 3012-2000-D 0-2000 mbar -25..+85 0,05 ±0,3
AMS 3012-4000-D 0-4000 mbar -25..+85 0,05 ±0,3
AMS 3012-7000-D 0-7000 mbar -25..+85 0,05 ±0,3
AMS 3012-10000-D 0-10 bar -25..+85 0,05 ±0,3

Zurück zur Produktübersicht




Medienresistenter Drucktransmitter mit Analogausgang

differenzdrucksensor__0001_d5100_2

Typ Druckbereich Temp.(°C) Langzeitstabilität (%FS/Jahr) Fehler (%FS)RT
D5100-001 0-1 psi -40..+85 ±0,25 ±1,5
D5100-005 0-5 psi -40..+125 ±0,1 ±1,0
D5100-015 0-15 psi -40..+125 ±0,1 ±1,0
D5100-030 0-30 psi -40..+125 ±0,1 ±1,0
D5100-050 0-50 psi -40..+125 ±0,1 ±1,0
D5100-100 0-100 psi -40..+125 ±0,1 ±1,0
D5100-300 0-300 psi -40..+125 ±0,1 ±1,0
D5100-500 0-500 psi -40..+125 ±0,1 ±1,0

Zurück zur Produktübersicht




Drucktransmitter mit Blutetoothsignal und batteriebetrieben

differenzdrucksensor_wireless_AMS4516

Typ Druckbereich Temperatur (°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 4516-0005-D 0-5 mbar 0..+85 0,05 ±1,0
AMS 4516-0010-D 0-10 mbar 0..+85 0,05 ±0,5
AMS 4516-0020-D 0-20 mbar 0..+85 0,05 ±0,5
AMS 4516-0050-D 0-50 mbar 0..+85 0,05 ±0,5
AMS 4516-0100-D 0-100 mbar 0..+85 0,05 ±0,5
AMS 4516-0200-D 0-200 mbar 0..+85 0,05 ±0,5
AMS 4516-0350-D 0-350 mbar 0..+85 0,05 ±0,5
AMS 4516-0500-D 0-500 mbar 0..+85 0,05 ±0,5
AMS 4516-1000-D 0-1000 mbar 0..+85 0,05 ±0,5
AMS 4516-2000-D 0-2000 mbar 0..+85 0,05 ±0,5

Zurück zur Produktübersicht




Drucktransmitter mit Blutetooth- und Analogsignal

Drucksensor_AMS3516

Typ Druckbereich Temp.(°C) Auflösung (%FSO) Fehler (%FSO)RT
AMS 3516-0050-D 0-50 mbar -25..+85 0,05 ±0,5
AMS 3516-0100-D 0-100 mbar -25..+85 0,05 ±0,5
AMS 3516-0200-D 0-200 mbar -25..+85 0,05 ±0,5
AMS 3516-0350-D 0-350 mbar -25..+85 0,05 ±0,5
AMS 3516-0500-D 0-500 mbar -25..+85 0,05 ±0,5
AMS 3516-1000-D 0-1000 mbar -25..+85 0,05 ±0,5
AMS 3516-2000-D 0-2000 mbar -25..+85 0,05 ±0,5
AMS 3516-4000-D 0-4000 mbar -25..+85 0,05 ±0,5
AMS 3516-7000-D 0-7000 mbar -25..+85 0,05 ±0,5
AMS 3516-10000-D 0-10000 mbar -25..+85 0,05 ±0,5

Zurück zur Produktübersicht
