OEM-Feuchtigkeitssensor für die Leiterplattenmontage
Die AMSYS Feuchtigkeitssensoren arbeiten nach dem kapazitiven Messprinzip. Dieses basiert darauf, dass zwei miniaturisierte Elektroden einen elektrischen Kondensator bilden. Die Änderung der Kapazität wird durch die Absorption und Resorption des feuchteempfindlichen Dielektrikums verursacht, das sich zwischen den Elektroden befindet.
AMSYS vertreibt miniaturisierte Feuchtigkeitssensoren, die sowohl analoge als auch digitale (I2C) Ausgänge haben.
Alle Feuchtigkeitssensoren, bis auf den HS1101, können neben der Feuchte auch die Temperatur messen (Doppelfunktion). Im Falle des MS8607 kann zusätzlich auch der Umgebungsdruck erfasst werden (Dreifachfunktion).
Man unterscheidet zwischen OEM-Sensoren als reine Bauelemente und Sensoren, die auf PCB aufgebracht und gehäust sind.

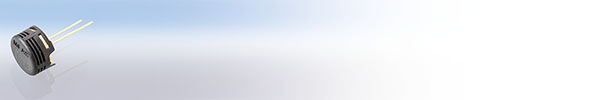

OEM-Feuchtigkeitssensor mit analogem Feuchteausgang
| Typ | Feuchtebereich | Temperatur (°C) | Sensitivität (pF/% RH) | Fehler ( %RH) | Ausgang |
|---|---|---|---|---|---|
| HS1101-LF | 0-100% | -60..+140 | 0,31 | +2 | pF |

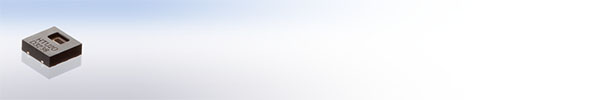

Abgeglichene OEM-Feuchtigkeitssensoren mit digitalem/analogem Feuchte- und Temperaturausgang
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (% RH) | Ausgang |
|---|---|---|---|---|---|
| HTU20D* | 0-100% | -40..+125 | 8/12 bits | +3 | Digital (I2C) |
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU20P* | 0-100% | -40..+125 | 10/12 bits | +3 | PWM |
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU21D* | 0-100% | -40..+125 | 8/12 bits | +2 | Digital (I2C) |
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU21P* | 0-100% | -40..+125 | 10/12 bits | +2 | PWM |
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU31D* | 0-100% | -40..+125 | 8/12 bits | +2 | Digital (I2C) |
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU31V* | 0-100% | -40..+125 | 8/12 bits | +2 | PWM |
*Die Sensoren der Serie HTU sind optional auch mit einer PTFE Filtermembran (F) zum Schutz gegen Staub, Flüssigkeit und Kontamination erhältlich.

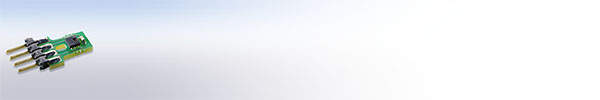

OEM-Feuchtigkeitssensor mit digitalem Feuchte- und Temperaturausgang auf PCB
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| PHTU21D | 0-100% | -40..+125 | 8/12 bits | +2 | Digital (I2C) |
Feuchtigkeitssensoren mit digitalem/analogem Feuchte- und Temperaturausgang auf PCB und gehäust
| Typ | Feuchtebereich | Temperatur (°C) | Auflösung (RH/T) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU3835 | 0-100% | -40..+85 | 12/14 bits | +2 | Digital (I2C) |
| Typ | Feuchtebereich | Temperatur (°C) | Sensitivität (mV/%RH) | Fehler (%RH) | Ausgang |
|---|---|---|---|---|---|
| HTU3535 | 0-100% | -40..+85 | 16 | +2 | V |
Abgeglichener Tripel-Sensor mit digitalem Druck- , Feuchte- und Temperaturausgang
| Typ | Feuchtebereich | Druckbereich | Temp.(°C) | Auflösung (RH/T/P) | Fehler (% RH/ °C/ mbar) | Ausgang |
|---|---|---|---|---|---|---|
| MS8607-02BA01 | 0-100% | 10-2000 mbar | -40..+85 | 0,04/0,01/0,016 | ±3/±1/±2 | Digital (I2C) |
