AMS 6832 analog/digitaler Nieder-Drucksensor

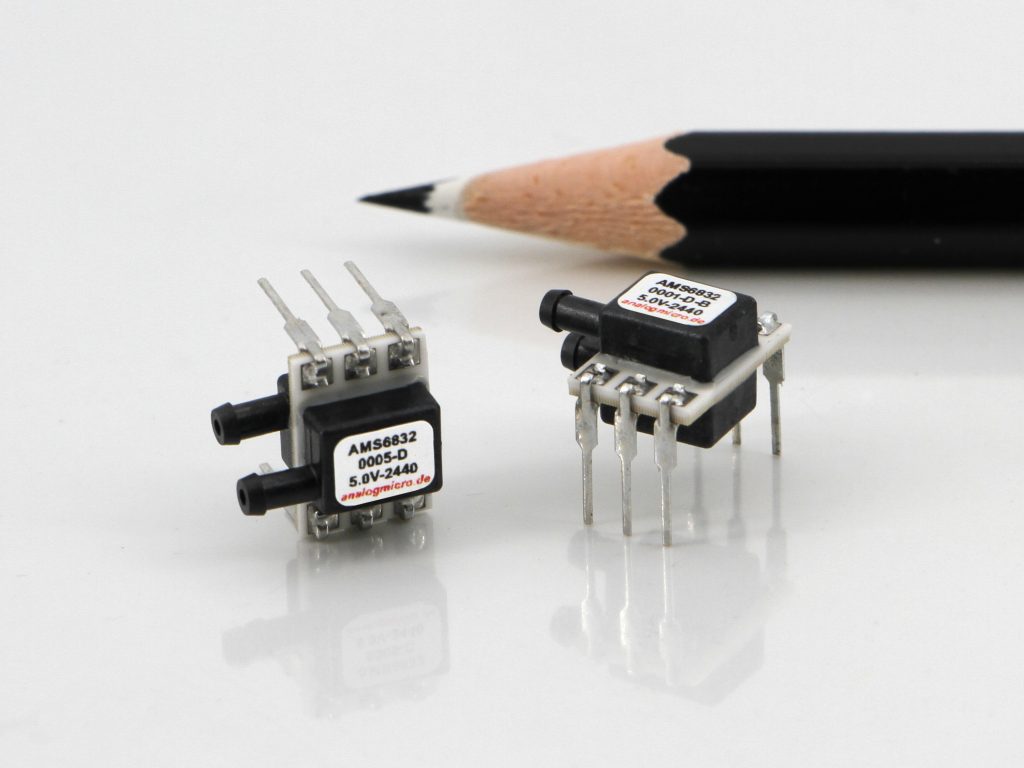

Mit ihrer nur 7,6 x 7,2 mm² kleinen Grundfläche sind die im DIL-6 Gehäuse aufgebauten AMS 6832 mithin die kleinsten Differenzdrucksensoren auf einem robusten Keramikträger. Gleichzeitig bieten Sie einen 24 bit I²C- wie auch einen ratiometrischen Analogausgang für die Druckwerte. Die Temperatur wird als 13 bit Wert ausgegeben. Die kleinen Drucksensoren sind für präzise Druckmessungen auf engstem Raum konzipiert und stehen nun in einem erweiterten Druckbereich von 125 Pa bis 2 bar zur Verfügung. AMSYS bietet damit einen Drucksensor an, der höchste analoge Messgenauigkeit in einem kompakten Package vereint.
Diese Drucksensoren sind aufwändig kalibriert und kompensiert und zeichnen sich durch extrem kleine Messfehler bei Raumtemperatur als auch einen sehr geringen Gesamtfehler im kompensierten Temperaturbereich von -25 bis 85 °C von nur 0,5 .. 2 %FS (je nach Druckbereich) aus. Um die Inbetriebnahme und erste Versuche zu vereinfachen ist das USB Starter Kit AMS 6832 erhältlich, das eine direkte Messwerterfassung über einen Windows-PC und die I²C-Adresskonfiguration der Sensoren ermöglicht.
Druckvarianten und -bereiche des AMS 6832:
Niedrigstdruckbereiche differentiell / relativ: 0 .. 250; 0 .. 500; 0 .. 1000 und 0 .. 1250 Pa
Niedrigstdruckbereiche bidirektional differentiell: ±125; ±250; ±500, ±1000 und ±1250 Pa
Niederdruckbereich differentiell / relativ: 0 .. 20, 0 .. 35, 0 .. 50 und 0 .. 100 mbar
Niederdruckbereich bidirektional differentiell: ±20, ±35, ±50 und ±100 mbar
Standarddruckbereiche differentiell / relativ: 0 .. 200, 0 .. 350, 0 .. 500, 0 .. 1000 und 0 .. 2000 mbar
Standarddruckbereiche bidirektional differentiell: ±200, ±350, ±500 und ±1000 mbar
Absolutdruckbereiche: 0 .. 500, 0 .. 1000, 0 .. 1500 und 0 .. 2000 mbar
Barometrischer Absolutdruckbereich: 700 .. 1200 mbar
Für Anwendungen mit abweichenden Anforderungen an Schnittstelle, Bauform oder Druckbereich stehen ergänzend der digitale AMS 6915 mit I²C-Ausgang sowie der analoge AMS 6916 im DIP-8-Gehäuse zur Verfügung.
Im Vergleich zu den für medizinische Anwendungen prädestinierten analog/digitalen AMS 5812 mit Keramikkappe und Edelstahldruckanschlüssen, bietet der AMS 6832 eine platzsparende Variante mit modernem ASIC im Kunststoffgehäuse.
Zubehör zur einfachen Inbetriebnahme über USB-Schnittstelle eines PC, zur Programmierung einer individuellen I²C-Bus Adresse und zur graphischen Darstellung am PC: USB-Starter Kit AMS 6832
Hinweis: Die AMS 6832 können kundenspezifisch für andere Druckbereiche kalibriert werden, auch niedrigere Versorgungsspannungen sind möglich. Sonderbauformen z.B. andere Druckanschlüsse sind auf Anfrage ebenfalls eine Option.
Wenn Sie mehr über den generellen Aufbaus dieser Sensoren erfahren wollen, schauen Sie gerne mal in unsere Whitepaper zur Funktionsweise und Bauformen.
Eigenschaften
- Druckbereiche: 0 .. 250 Pa bis 0 .. 2 bar differentiell / relativ
±125 Pa bis ±1 bar bidirektional differentiell
0 .. 500 mbar bis 0 .. 2 bar absolut
700 .. 1200 mbar barometrisch - Ausgangssignal Druck: 24 bit I²C und Analogspannung
- Ausgangssignal Temperatur: 13 bit I²C
- Druckanschluss Schlauchanschluss horizontal
- Gehäuse / Größe DIL-6, 7,6 x 7,2 mm²
- Betriebstemperatur -25 .. 85 °C
- Spannungsversorgung 4,5 .. 5,5 V
- RoHS und REACH konform
- Produkt Made in Germany
Anwendungen
Medizintechnik
- Beatmungsgeräte
- Schlafapnoe-Therapiegeräte (CPAP)
- Spirometer
- Anästhesiegeräte
- Dialysemaschinen
- Infusionspumpen
- Sauerstoffkonzentratoren
- Vakuum-Absaugpumpen
- Insufflatoren
- Blutzuckermessgeräte
- Pulsoxymeter
- Computertomographen (CT)
HVAC und Messtechnik
- Volumenstrommessung
- Kanaldrucküberwachung
- Raumdrucküberwachung
- Filterüberwachung
Download
- Datenblatt Drucksensor AMS 6832
- Anwendungsnotiz 508: AMS 5812 – Medienkompatibilität bei Siliziumdrucksensoren (Artikel gilt sinngemäß auch für Sensoren der Reihe AMS 6832)
- Anwendungsnotiz 521: Ratiometrie in der Drucksensorik am Beispiel des AMS 5812 (Artikel gilt sinngemäß auch für Sensoren der Reihe AMS 6832)
Artikel- & Bestellinformationen
AMS 6832 – Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6832-0002-D | differentiell / relativ | 0 … 2.5 mbar | 0 … 250 Pa |
| AMS 6832-0005-D | differentiell / relativ | 0 … 5 mbar | 0 … 500 Pa |
| AMS 6832-0010-D | differentiell / relativ | 0 … 10 mbar | 0 … 1000 Pa |
| AMS 6832-0012-D | differentiell / relativ | 0 … 12.5 mbar | 0 … 1.25 kPa |
| AMS 6832-0020-D | differentiell / relativ | 0 … 20 mbar | 0 … 2 kPa |
| AMS 6832-0035-D | differentiell / relativ | 0 … 35 mbar | 0 … 3.5 kPa |
| AMS 6832-0050-D | differentiell / relativ | 0 … 50 mbar | 0 … 5 kPa |
| AMS 6832-0100-D | differentiell / relativ | 0 … 100 mbar | 0 … 10 kPa |
| AMS 6832-0200-D | differentiell / relativ | 0 … 200 mbar | 0 … 20 kPa |
| AMS 6832-0350-D | differentiell / relativ | 0 … 350 mbar | 0 … 35 kPa |
| AMS 6832-0500-D | differentiell / relativ | 0 … 500 mbar | 0 … 50 kPa |
| AMS 6832-1000-D | differentiell / relativ | 0 … 1000 mbar | 0 … 100 kPa |
| AMS 6832-2000-D | differentiell / relativ | 0 … 2000 mbar | 0 … 200 kPa |
AMS 6832 – Bidirektionale Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6832-0001-D-B | bidirektional differentiell | -1.25 … 1.25 mbar | -125 … 125 Pa |
| AMS 6832-0002-D-B | bidirektional differentiell | -2.5 … 2.5 mbar | -250 … 250 Pa |
| AMS 6832-0005-D-B | bidirektional differentiell | -5 … 5 mbar | -500 … 500 Pa |
| AMS 6832-0010-D-B | bidirektional differentiell | -10 … 10 mbar | -1000 … 1000 Pa |
| AMS 6832-0012-D-B | bidirektional differentiell | -12.5 … 12.5 mbar | -1.25 … 1.25 kPa |
| AMS 6832-0020-D-B | bidirektional differentiell | -20 … 20 mbar | -2 … 2 kPa |
| AMS 6832-0035-D-B | bidirektional differentiell | -35 … 35 mbar | -3.5 … 3.5 kPa |
| AMS 6832-0050-D-B | bidirektional differentiell | -50 … 50 mbar | -5 … 5 kPa |
| AMS 6832-0100-D-B | bidirektional differentiell | -100 … 100 mbar | -10 … 10 kPa |
| AMS 6832-0200-D-B | bidirektional differentiell | -200 … 200 mbar | -20 … 20 kPa |
| AMS 6832-0350-D-B | bidirektional differentiell | -350 … 350 mbar | -35 … 35 kPa |
| AMS 6832-0500-D-B | bidirektional differentiell | -500 … 500 mbar | -50 … 50 kPa |
| AMS 6832-1000-D-B | bidirektional differentiell | -1000 … 1000 mbar | -100 … 100 kPa |
AMS 6832 – Absolutdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6832-0500-A | absolut | 0 … 500 mbar | 0 … 50 kPa |
| AMS 6832-1000-A | absolut | 0 … 1000 mbar | 0 … 100 kPa |
| AMS 6832-1500-A | absolut | 0 … 1500 mbar | 0 … 150 kPa |
| AMS 6832-2000-A | absolut | 0 … 2000 mbar | 0 … 200 kPa |
AMS 6832 – Barometrische Drucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6832-1200-B | absolut | 700 … 1200 mbar | 70 … 120 kPa |
Für Informationen bezüglich Preise, Lieferfristen und Musterbestellungen oder bei technischen Fragen kontaktieren Sie bitte info@amsys.de.
