AMS 6836 kleiner analoger Niederdrucksensor

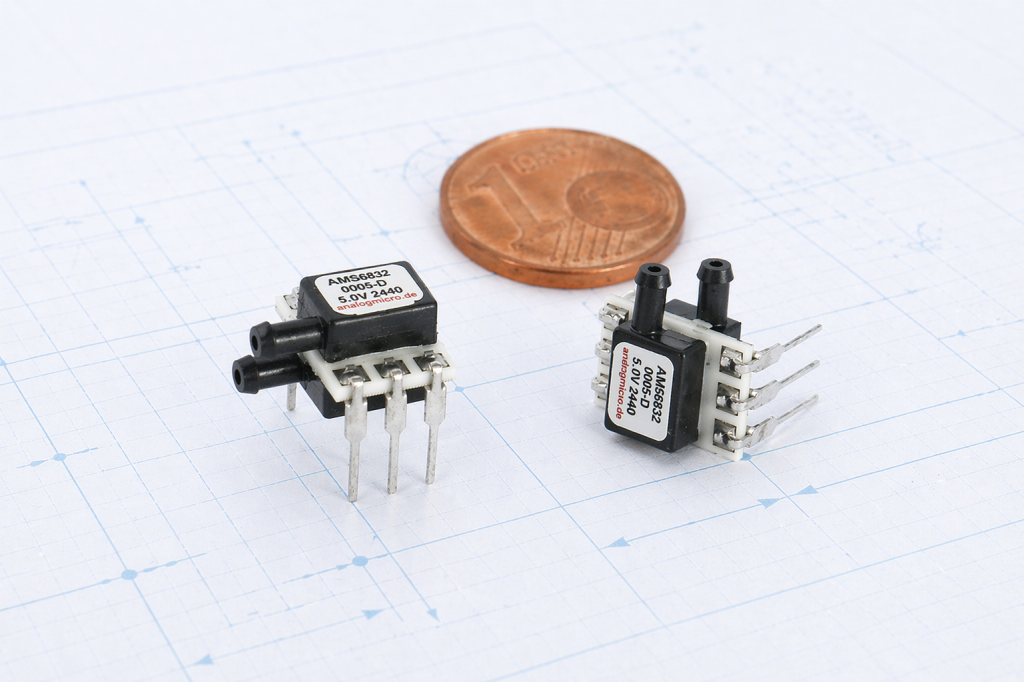

Mit ihrer nur 7,6 x 7,2 mm² kleinen Grundfläche sind die im DIL-6 Gehäuse aufgebauten AMS 6836 mithin die kleinsten Differenzdrucksensoren auf einem robusten Keramikträger. Die kleinen Drucksensoren sind für Präzisionsdruckmessungen im Nieder- und Mitteldruckbereich konzipiert und aktuell für die Druckbereiche von 125 Pa bis 2000 mbar erhältlich. AMSYS bietet damit einen Drucksensor an, der einen hochgenauen ratiometrischen Analogausgang in einem kompakten Gehäuse bietet.
Diese Drucksensoren sind aufwändig kalibriert und kompensiert und zeichnen sich durch extrem kleine Messfehler bei Raumtemperatur als auch einen sehr geringen Gesamtfehler im kompensierten Temperaturbereich von -25 bis 85 °C von nur 0,5 .. 2 %FS (je nach Druckbereich) aus.
Druckvarianten und -bereiche des AMS 6836
Niedrigstdruckbereiche differentiell / relativ: 0 .. 250; 0 .. 500, 0 .. 1000 und 0 .. 1250 Pa; Niedrigstdruckbereiche bidirektional differentiell: ±125; ±250; ±500, ±1000 und ±1250 Pa
Niederdruckbereich differentiell / relativ: 0 .. 20, 0 .. 35, 0 .. 50 und 0 .. 100 mbar
Niederdruckbereich bidirektional differentiell: ±20, ±35, ±50 und ±100 mbar
Mitteldruckbereich differentiell / relativ: 0 .. 200, 0 .. 350, 0 .. 500, 0 .. 1000 und 0 .. 2000 mbar
Mitteldruckbereich bidirektional differentiell: ±200, ±350, ±500 und ±1000 mbar
Absolutdruck: 0 .. 500, 0 .. 1000, 0 .. 1500, 0 .. 2000 mbar
Barometrisch: 700 .. 1200 mbar
Im Vergleich zu den für medizinische Anwendungen prädestinierten analog/digitalen AMS 5812 mit Keramikkappe und (optionalen) Edelstahldruckanschlüssen bietet der AMS 6836 eine platzsparende Variante mit modernem ASIC im Kunststoffgehäuse.
Hinweis: Die AMS 6836 können kundenspezifisch für andere Druckbereiche kalibriert werden, auch niedrigere Versorgungsspannungen sind möglich. Sonderbauformen z. B. andere Druckanschlüsse sind auf Anfrage ebenfalls eine Option.
Wenn Sie mehr über den generellen Aufbau dieser Sensoren erfahren wollen, schauen Sie gerne mal in unsere Whitepaper zur Funktionsweise und Bauformen: AMSYS Whitepaper
Eigenschaften
- Druckbereiche: 0 .. 250 Pa bis 0 .. 2000 mbar differentiell / relativ
±125 Pa bis ±1000 mbar bidirektional differentiell
0 .. 500 mbar bis 0 .. 2 bar absolut - Ausgangssignal Druck: Analogspannung 0,5 .. 4,5 V
- Druckanschluss Schlauchanschluss horizontal
- Gehäuse / Größe DIL-6, 7,6 x 7,2 mm²
- Betriebstemperatur -25 .. 85 °C
- Spannungsversorgung 4,5 .. 5,5 V
- RoHS und REACH konform
- Produkt Made in Germany
Anwendungen
Medizintechnik
- Beatmungsgeräte
- Schlafapnoe-Therapiegeräte (CPAP)
- Spirometer
- Anästhesiegeräte
- Dialysemaschinen
- Infusionspumpen
- Sauerstoffkonzentratoren
- Vakuum-Absaugpumpen
- Insufflatoren
- Blutzuckermessgeräte
- Pulsoxymeter
- Computertomographen (CT)
HVAC und Messtechnik
- Volumenstrommessung
- Kanaldrucküberwachung
- Raumdrucküberwachung
- Filterüberwachung
Download
- Datenblatt Drucksensor AMS 6836
- Medienkompatibilität bei Siliziumdrucksensoren: Medienkompatibilität PDF
- Ratiometrie in der Drucksensorik: Ratiometrie PDF
Artikel- & Bestellinformationen
AMS 6836 – Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6836-0002-D | differentiell / relativ | 0 … 2.5 mbar | 0 … 250 Pa |
| AMS 6836-0005-D | differentiell / relativ | 0 … 5 mbar | 0 … 500 Pa |
| AMS 6836-0010-D | differentiell / relativ | 0 … 10 mbar | 0 … 1000 Pa |
| AMS 6836-0012-D | differentiell / relativ | 0 … 12.5 mbar | 0 … 1.25 kPa |
| AMS 6836-0020-D | differentiell / relativ | 0 … 20 mbar | 0 … 2 kPa |
| AMS 6836-0035-D | differentiell / relativ | 0 … 35 mbar | 0 … 3.5 kPa |
| AMS 6836-0050-D | differentiell / relativ | 0 … 50 mbar | 0 … 5 kPa |
| AMS 6836-0100-D | differentiell / relativ | 0 … 100 mbar | 0 … 10 kPa |
| AMS 6836-0200-D | differentiell / relativ | 0 … 200 mbar | 0 … 20 kPa |
| AMS 6836-0350-D | differentiell / relativ | 0 … 350 mbar | 0 … 35 kPa |
| AMS 6836-0500-D | differentiell / relativ | 0 … 500 mbar | 0 … 50 kPa |
| AMS 6836-1000-D | differentiell / relativ | 0 … 1000 mbar | 0 … 100 kPa |
| AMS 6836-2000-D | differentiell / relativ | 0 … 2000 mbar | 0 … 200 kPa |
AMS 6836 – Bidirektionale Differenzdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6836-0001-D-B | bidirektional differentiell | -1.25 … 1.25 mbar | -125 … 125 Pa |
| AMS 6836-0002-D-B | bidirektional differentiell | -2.5 … 2.5 mbar | -250 … 250 Pa |
| AMS 6836-0005-D-B | bidirektional differentiell | -5 … 5 mbar | -500 … 500 Pa |
| AMS 6836-0010-D-B | bidirektional differentiell | -10 … 10 mbar | -1000 … 1000 Pa |
| AMS 6836-0012-D-B | bidirektional differentiell | -12.5 … 12.5 mbar | -1.25 … 1.25 kPa |
| AMS 6836-0020-D-B | bidirektional differentiell | -20 … 20 mbar | -2 … 2 kPa |
| AMS 6836-0035-D-B | bidirektional differentiell | -35 … 35 mbar | -3.5 … 3.5 kPa |
| AMS 6836-0050-D-B | bidirektional differentiell | -50 … 50 mbar | -5 … 5 kPa |
| AMS 6836-0100-D-B | bidirektional differentiell | -100 … 100 mbar | -10 … 10 kPa |
| AMS 6836-0200-D-B | bidirektional differentiell | -200 … 200 mbar | -20 … 20 kPa |
| AMS 6836-0350-D-B | bidirektional differentiell | -350 … 350 mbar | -35 … 35 kPa |
| AMS 6836-0500-D-B | bidirektional differentiell | -500 … 500 mbar | -50 … 50 kPa |
| AMS 6836-1000-D-B | bidirektional differentiell | -1000 … 1000 mbar | -100 … 100 kPa |
AMS 6836 – Absolutdrucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6836-0500-A | absolut | 0 … 500 mbar | 0 … 50 kPa |
| AMS 6836-1000-A | absolut | 0 … 1000 mbar | 0 … 100 kPa |
| AMS 6836-1500-A | absolut | 0 … 1500 mbar | 0 … 150 kPa |
| AMS 6836-2000-A | absolut | 0 … 2000 mbar | 0 … 200 kPa |
AMS 6836 – Barometrische Drucksensoren
| Bestellnummer | Drucktyp | Druckbereich in mbar | Druckbereich in Pascal |
|---|---|---|---|
| AMS 6836-1200-B | absolut | 700 … 1200 mbar | 70 … 120 kPa |
Für Informationen bezüglich Preise, Lieferfristen und Musterbestellungen oder bei technischen Fragen kontaktieren Sie bitte info@amsys.de.
