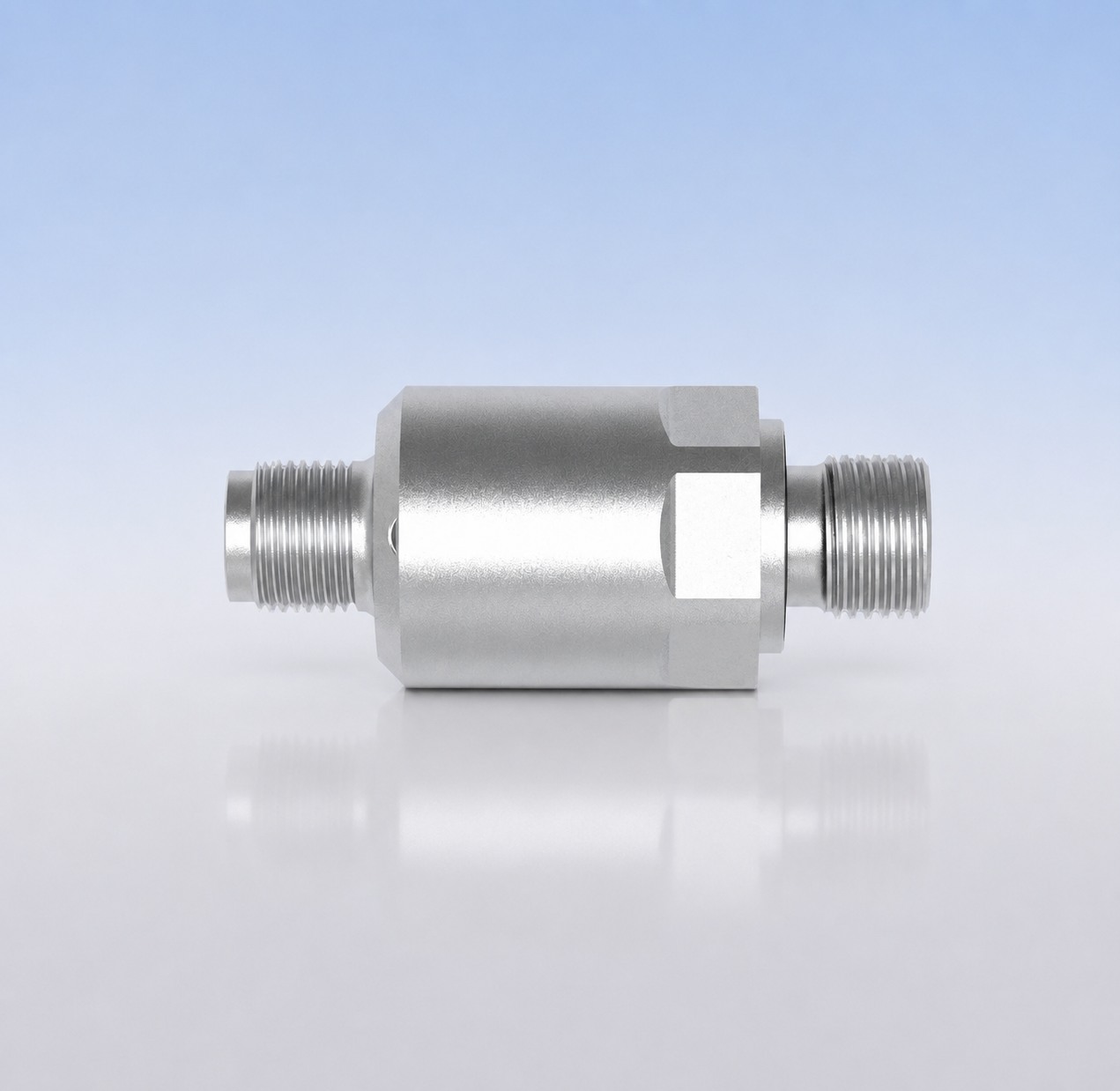

P.Trace – Elektronischer Drucktransmitter mit keramischer Messzelle

P.Trace – kompakter Drucktransmitter im Edelstahl Gehäuse

Der kompakte Drucktransmitter P.Trace ist einer der kleinsten Sensoren mit keramischer Messzelle und dennoch extrem robust. Das Gehäuse der Schutzklasse IP68 ist aus massivem Edelstahl gefertigt und für den industriellen Dauereinsatz konstruiert.

Der kleine Bruder des über IO-Link oder Touchdisplay programmierbaren P.Touch vereint die bewährte Robustheit und Genauigkeit der keramischen Messzelle mit einem analogen Ausgang von 0-10V / 1-10V / 4-20mA (Standard) bei nochmals reduzierten Abmessungen. Der P.Trace ist damit ein auf das Wesentliche konzentrierter Drucktransmitter: Genauigkeit und Robustheit stehen im Vordergrund.

Varianten

Der P.Trace ist wahlweise mit einem G1/4“ Außen- oder Innengewinde erhältlich. Der elektrische Anschluss erfolgt über den weitverbreiteten M12 Stecker. Um ihn perfekt auf das zu messende Medium abzustimmen, bieten wir die Wahl zwischen drei verschiedenen Dichtungsmaterialien: NBR, FKM und EPDM.

Er ist für eine Reihe an Druckbereichen vom Vakuum bis zu 600 bar verfügbar:

• -1 bis 5 bar
• 0 bis 10 bar
• 0 bis 16 bar
• 0 bis 25 bar
• 0 bis 40 bar
• 0 bis 100 bar
• 0 bis 250 bar
• 0 bis 400 bar
• 0 bis 600 bar

Merkmale

• Druckbereich von -1 bar bis 600 bar: -1..5 bar / 0..10 bar / 0..16 bar / 0..25 bar / 0..40 bar / 0..100 bar / 0..250 bar / 0..400 bar / 0..600 bar
• Betriebsspannung: 14…30 VDC (Spannungs-Ausgang)
• Eigenstromaufnahme: < 25 mA
• Elektrischer Anschluss: M12 4-polig
• Ausgang: 0-10 V, 1-10 V, 4-20 mA
• Kurzschluss-/ Verpolungsschutz: ja / ja
• Langzeitdrift: ≤ 0,1% FS / a
• Genauigkeit: ± 0,5% FS
• Wiederholgenauigkeit: ± 0,2% FS
• Material (Prozessanschluss): Edelstahl 316L (entspricht etwa 1.4404)
• Gewicht: 191g (G1/4″M); 244g (G1/4″F)
• Schutzart: IP65, IP67, IP68
• Erhältlich mit verschiedenen Dichtungen: NBR, FKM, EPDM
• Umgebungstemperatur: Betrieb -25°…+80°C, Lagerung -30°…+85°, Medium -25°…+100°
• MTTF (40°C) von 2236 Jahren (Dauerbetrieb)

Anwendungen

• Industrielle Hydraulik
• Automatisierung
• Pneumatische Aktoren
• Vakuumheber
• Verpackungsindustrie
• Außen- wie Inneneinsatz

Download

• Datenblatt Drucktransmitter P.Trace
